如何提高耐火電纜耐火實(shí)驗(yàn)的通過率

      由于耐火電纜現(xiàn)在用得越來越普通，所以一般很多廠家都在生產(chǎn)，但往往質(zhì)量都達(dá)不到保證。所以在情況下，企業(yè)在開發(fā)耐火電纜產(chǎn)品時(shí)，都是先試制一段產(chǎn)品，送檢相關(guān)*檢測(cè)機(jī)構(gòu)，取得檢測(cè)報(bào)告后，就批量進(jìn)行生產(chǎn)，有少數(shù)電纜生產(chǎn)廠家建立了自己的耐火試驗(yàn)檢測(cè)室，大家知道，耐火試驗(yàn)是針對(duì)所生產(chǎn)電纜工藝結(jié)果的檢驗(yàn)，同樣的工藝方案、在不同的時(shí)期所生產(chǎn)電纜性能存在一定的差異性，對(duì)于生產(chǎn)耐火電纜的企業(yè)來講耐火電纜的耐火實(shí)驗(yàn)通過率為99%，則耐火電纜就存在1%的安全隱患的危險(xiǎn)，這對(duì)于使用者來講就是百分之百的危險(xiǎn)。那么如何提高耐火電纜耐火實(shí)驗(yàn)的通過率，廣州電纜小編從原材料、導(dǎo)體的選型、生產(chǎn)工藝控制等方面做一說明：

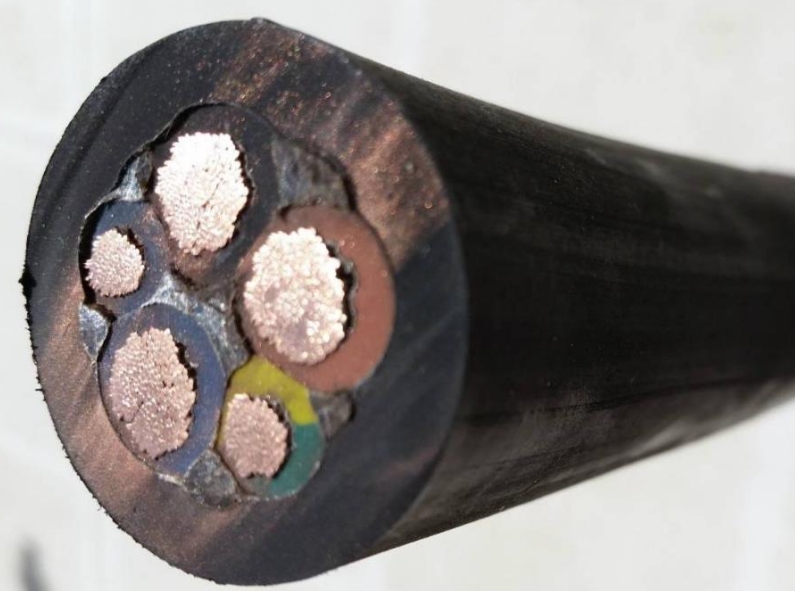

1.云母帶有三種：合成云母、金云母、白云母，其各自質(zhì)量性能是合成云母好，白云母差，對(duì)于小規(guī)格的電纜選取合成云母帶進(jìn)行繞包，云母帶分層不能使用，長(zhǎng)期儲(chǔ)存的云母帶易吸濕，金環(huán)宇電線電纜小編推介在儲(chǔ)存云母帶時(shí)考慮周圍環(huán)境的溫度和濕度。

2.電力電纜選用云母帶繞包設(shè)備時(shí)，應(yīng)采用穩(wěn)定性能好，繞包角度好在300--400繞包，其云母帶繞包均勻緊密，所有與設(shè)備按觸的導(dǎo)輪及桿光滑，排線整齊，張力不易太大，收線工裝輪側(cè)板及筒體平整光滑。

3.對(duì)于具有軸向?qū)ΨQ性的圓形線芯其云母帶繞包后的各個(gè)方向緊密，所以對(duì)于耐火電纜的導(dǎo)體結(jié)構(gòu)宜采用圓形緊壓導(dǎo)體。廣州電纜電線電纜分析其原因如下：

①有的用戶提出導(dǎo)體為束絞軟結(jié)構(gòu)導(dǎo)體，這就需要企業(yè)從電纜使用的可靠性方面與用戶溝通改為圓形緊壓導(dǎo)體，軟結(jié)構(gòu)束線、復(fù)絞易造成云母帶損傷，作為耐火電纜導(dǎo)體不可取，但有的廠家認(rèn)為用戶需要什幺樣的耐火電纜，制造廠家就應(yīng)滿足用戶需求，我認(rèn)為用戶畢竟對(duì)電纜的相關(guān)細(xì)節(jié)性問題并不十分明白，電纜是與人的生命息息相關(guān)的，所以電纜制造企業(yè)將相關(guān)技術(shù)問題與用戶講清楚。--金環(huán)宇電線電纜

②電力電纜做扇形導(dǎo)體也不宜采用，因扇形導(dǎo)體其云母帶的繞包壓力是分布不均勻的，扇形芯繞包云母帶其三個(gè)扇形角處的壓力是大的，由于云母是片狀硅酸鹽聚合物，其層間分子吸引力遠(yuǎn)比晶體內(nèi)的s1-0 共價(jià)鍵的鍵力微弱.層間易滑動(dòng)，靠硅粘合，但粘合強(qiáng)度也低，在外力刮磨、擠壓時(shí)極易脫落、裂開，特別是采用扇形結(jié)構(gòu)時(shí)，繞包后的線芯通過導(dǎo)輪、分線桿以及排線至工裝輪側(cè)板邊緣，以及后道工序擠包絕緣進(jìn)入模芯時(shí)，均易刮傷及碰傷從而導(dǎo)致電性能下降. 另外，從成本角度來講扇形導(dǎo)體結(jié)構(gòu)的截面周長(zhǎng)大于圓形導(dǎo)體截面周長(zhǎng)，進(jìn)而增加了貴重材料云母帶，雖然圓形結(jié)構(gòu)電纜外徑有所增大.聚氯乙烯護(hù)套料用量增多，金環(huán)宇電線電纜分析得出產(chǎn)品材料與總成本相比，綜合成本來講圓形結(jié)構(gòu)電纜仍節(jié)約?；谏鲜稣f明，從技術(shù)和經(jīng)濟(jì)分析，耐火電力電纜的導(dǎo)體采用圓形結(jié)構(gòu)為佳。
