廣州電纜廠談談控制電纜的選擇和使用是什么

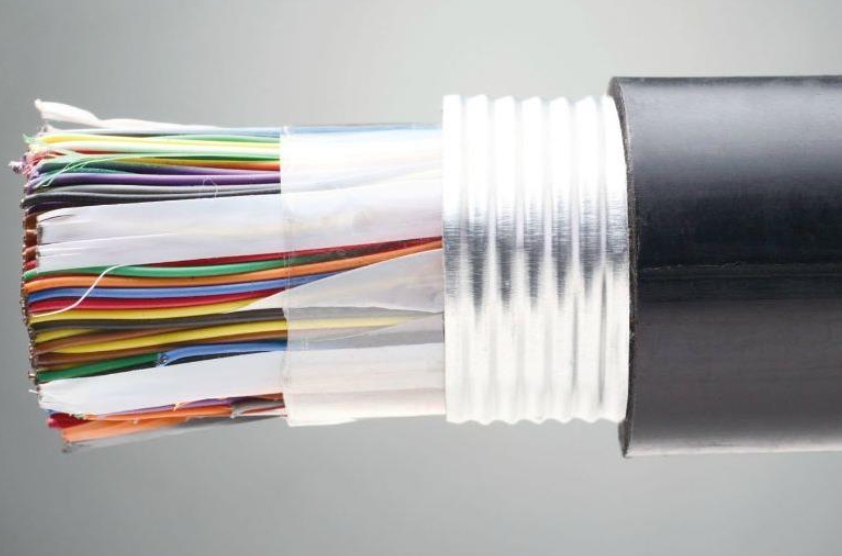

       電線電纜行業雖然只是一個配套產業，卻占據了我國電氣工業產值的1/4。產品種類繁多，應用領域廣泛，涉及電力、建筑、通信、制造等行業，與國民經濟的各個部門息息相關。現實生活中，人們總是將電源線和控制線混淆，很難區分哪個是電源線，哪個是控制線。

      KVV是用于工礦企業、能源和交通部門的控制和保護線路的連接線，俗稱控制電纜。主要用于電纜溝、管道、豎井等機械張力較大的固定場合。現在談談控制電纜的選擇和使用。

  一、控制電纜的概況

  從控制中心連接到各個系統以傳輸信號或控制操作功能的電纜統稱為控制電纜?？刂齐娎|早期的功能比較簡單，包括：指示燈顯示、儀表指示、繼電器和開關設備的操作、報警聯鎖系統等。近年來，由于弱電和計算機網絡的廣泛應用，新的功能 并對控制電纜的選擇和應用提出了更高的要求。本文就近年來控制電纜的選用和使用中的一些新問題進行探討，以供*參考。

  二、控制電纜的主要系列品種

  當今控制電纜的主要產品有：聚氯乙烯絕緣控制電纜、天然丁苯橡膠絕緣控制電纜和聚乙烯絕緣控制電纜。此外，還有交聯聚乙烯絕緣和乙丙橡膠絕緣制品。早年生產的油浸紙絕緣鉛包控制電纜已被淘汰。

  控制電纜的額定電壓用 U0/U 表示。我國1998年頒布的*標準規定塑料絕緣控制電纜的額定電壓為450/750V，*已提出600/1000V產品作為控制電纜的常規產品系列。目前我國還可以生產600/1000V塑料絕緣控制電纜。橡膠絕緣控制電纜的額定電壓規定為300/500V。

  控制電纜線芯為銅芯，標稱截面2.5mm及以下，2~61芯；4~6mm，2~14芯；10mm，2~10芯?？刂齐娎|工作溫度：橡膠絕緣65℃，聚氯乙烯絕緣70℃和105℃。計算機系統中使用的控制電纜一般采用PVC、聚乙烯、交聯聚乙烯和氟塑料絕緣制品。

  三、保證控制電纜正常工作，防止干擾的措施

  為保證控制電纜在發生絕緣擊穿、機械損壞或火災時能減小影響范圍，*標準GB50217-91《電力工程電纜設計規范》規定：電流、電壓、 直流電源和跳閘控制回路等。需要增強可靠性的兩個系統應使用單獨的控制電纜。

  控制電纜投入運行后，同一電纜的不同芯線之間以及平行敷設的電纜之間存在電氣干擾問題。造成電氣干擾的主要原因是：

  (1) 鐵芯間因外加電壓產生電容耦合引起的靜電干擾；

  (2) 通電電流引起的電磁感應干擾。一般來說，當附近有高壓、大電流干擾源時，電氣干擾更為嚴重。由于同一根電纜的芯線間距較小，因此干擾程度遠大于相鄰平行敷設的電纜。

  例如，在高壓變電站分相操作斷路器的控制電路中，三相共用一根電纜。發生了這樣的事故。分相運行的脈沖導致其他相的晶閘管被觸發，導致三相誤聯動。使用單獨的電纜，不再有誤操作事故。另一個例子是發電廠的計算機監控系統。因為模擬低電平信號線和發射機的電源線是用四芯電纜組合在一起的，所以在信號線上已經產生了70V的干擾電壓，以毫伏為單位測量。低電平信號回路明顯會影響正常工作。

  四、防止或減輕電氣干擾的措施，主要有以下三個方面

  1、控制電纜的一個備用芯接地

  實踐證明，控制電纜中一個備用芯接地時，干擾電壓的幅值可降低到25%~50%，且實施簡便，而對電纜的造價增加甚微。

  2、對電氣干擾時會發生嚴重后果的電路，不合用一根控制電纜，其中包括：

  (1)弱電信號控制回路和強電信號控制回路；

  (2) 低電平信號與高電平信號之間的環路；

  (3) 交流斷路器分相操作的各相弱電控制電路不應使用同一根控制電纜。但是，對于弱電電路中的每一對往返導線，如果它們屬于不同的控制電纜，在敷設過程中可能會形成環形排列，在電磁線的交聯下會感應出一個電勢。類似的電源，其值可能會影響弱電流電路。低電平參數干擾影響較大，因此建議使用控制電纜作為往返導線。

  3、金屬屏蔽與屏蔽層接地

  金屬屏蔽是減少和防止電氣干擾的重要措施，包括鐵芯的整體屏蔽、分屏蔽和雙層整體屏蔽?？刂齐娎|金屬屏蔽型式的選擇應根據可能產生的電氣干擾的強弱，采取綜合抗干擾措施，以滿足降低干擾和過電壓的要求。對抗干擾效應的要求越高，相應的投資就越大。當使用鋼帶鎧裝和鋼絲編織整體屏蔽時，電纜價格會增加10%～20%左右。
